CONTROLADOR DE CARGA SOLAR

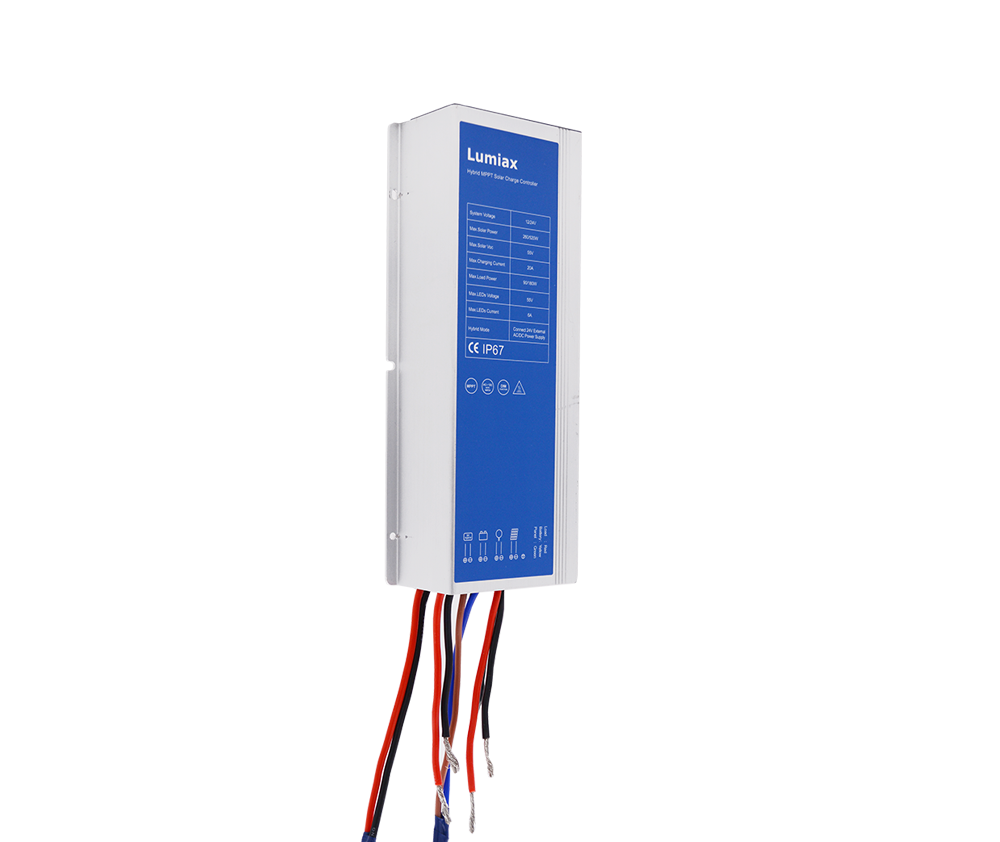

Controlador de Carga para Farola Solar
Serie MPPT‑DC
MPPT‑DCH
MPPT, 20A, 12V/24V, 260/520W/70W*#(3~8) max input power,
55V max solar voltage, IP67.
This series solar controller is programmable and especlally for boost mode LED solar street llght system. it includes constant current driver function. The charging efficlency is about 20% higher than the traditional PWM controller, which can drop the cost of the whole system. When battery voltage is low, the controller will transfer to AC/DC converter, to keep the lamp continue lighting.
Características principales
Tecnología innovadora de Seguimiento del Punto de Máxima Potencia (MPPT), eficiencia de seguimiento >99,9%
Alta eficiencia de conversión en carga hasta 97,5%, eficiencia de conversión en descarga hasta 96,59%
La generación solar y el suministro eléctrico municipal se complementan para mejorar la tasa de garantía de suministro.
Salida de corriente constante (corriente de salida configurable)
5 etapas, tiempo y atenuación regulables
Lectura de parámetros y estado de funcionamiento
Atenuación configurable ante bajo voltaje de batería
Voltaje de inicio de atenuación y porcentaje configurables
Protección de carga de batería
Selección de baterías AGM, líquida, GEL y de litio
Compensación automática de temperatura (AGM/Líquida/GEL)
Carga en cuatro etapas: MPPT, elevación, ecualización, flotación (AGM/Líquida/GEL)
Modo transporte (Litio)
Modo equilibrio automático de energía 365, iluminación los 365 días (Litio)
Umbral día/noche de ajuste automático
Activa el sistema cuando el BMS se apaga por baja descarga LVD (Litio)
IP67, carcasa de aluminio robusta y duradera
Función de protección electrónica totalmente automática
Hojas de datos
| Item | MPPT2075-DCHG | |
| Battery Type | Liquid, GEL and AGM | Lithuim |
| System Voltage | 12V/24V automatical recognization | —— |
| Max Charging Current | 20A | |
| MPPT Charging Voltage | before boost, equalization or CVT voltage | |
| Boost Voltage | 14.5/29.0V @25℃ | —— |
| Equalization Voltage | 14.8/29.6V @25℃（Liquid, AGM） | —— |
| Float Voltage | 13.7/27.4V @25℃ | —— |
| Charging target volt. | —— | 10.0~32.0V（Programmable） |
| Charging recovery volt. | —— | 9.2~31.8V（Programmable） |
| Low Volt. Disconnect | 10.8~11.8V/21.6~23.6V（Programmable） | 9.0~30.0V（Programmable） |
| Reconnect Voltage | 11.4~12.8V/22.8~25.6V（Programmable） | 9.6~31.0V（Programmable） |
| Overcharge Protect | 15.5/31.0V | —— |
| 0℃ Charging protection | —— | Yes、No、Slow（Programmable） |
| Max volt on Bat. terminal | 35V | |
| Temp. Compensation | -4.17mV/K per cell (Boost, Equalization)， -3.33mV/K per cell (Float) | —— |
| Max volt on PV terminal | 55V *1 | |
| Max input power | 260/520W | 70W*#(3~8) |
| Dusk/Dawn detect volt. | 3.0~20.0V （Programmable） | |
| Day/Night delay time | 0~30min(（Programmable） | |
| MPPT tracking range | （Battery Voltage +1.0V）~Voc*0.9 *2 | |
| Max input Power | 150W/24V | —— |
| Output Power | 10~90W/20~180W | 5~(22.5W*#(4~8)) |
| Current setting range | 0.15~6.0A（Programmable） | |
| Min current | 100mA（Dimming） | |
| Output Voltage | 20~55V/30~55V | 20~55V |
| Current precision | ±2% | |
| Auto Dimming | 0~100%（Programmable） | |
| Dimming | —— | Yes, No, 365(Programmable) |
| Voltage of start dimming | 11.8~12.5V/23.6~25.0V（Programmable） | 10.0~CVT(Programmable) |
| Dimming percentage | 1~20%（Programmable） | |
| Max tracking efficiency | ＞99.9% | |
| Max charge conversion | 97.5% | |
| Max LED driver efficiency | 96.5% | |
| Self consumption | 8~16mA | |
| Dimensions | 210* 95.8 * 42.5mm | |
| Ambient temperature | -35~+60℃ | |
| Ambient humidity | 0~100%RH | |
| Protection degree | IP67 | |
| Max Altitude | 4000m | |
